Фрезерный стол — незаменимый помощник при работе с деревом, пластиком и даже алюминием (при наличии подходящей фрезы и регулировки оборотов фрезера). Эта инструкция поможет вам собрать собственный стол, идеально подходящий под ваши нужды и размеры мастерской.
Планирование и размеры:
Перед началом работы определитесь с размерами стола. Распространенные варианты — 800х600 мм и 1200х800 мм, но оптимальный размер зависит от ваших потребностей и пространства. Важно также решить, как будут использоваться фрезер и пила:
⦁ Посменная установка: Один стол с фрезерной и циркулярной пластиной одного размера (250х350 мм). Это экономит место, но требует переустановки инструментов.
⦁ Полноценный верстак: Два отдельных места для фрезера и циркулярки. Требует больше места, но значительно удобнее в работе.
Начало работы:
Для изготовления стола потребуется базовый ручной инструмент и материалы для столешницы и подстолья.
⦁ Столешница:
Рекомендуемый материал — ламинированная фанера. Оптимальная толщина — 27-30 мм для обеспечения жесткости, особенно после выборки пазов под T-трек направляющие. Можно использовать два склеенных листа 12-15 мм, но в этом случае рекомендуется металлический каркас для предотвращения прогиба. Минимальная толщина столешницы — 18 мм, но с обязательным усилением каркасом.
Комплектующие (доступны на al-track.ru):
⦁ T-трек направляющие:
⦁ Количество: 3 отрезка для стола с одним инструментом, 4 отрезка для комбинированного стола (по периметру столешницы).
⦁ Для параллельного упора: Два отрезка по 30-40 см (или в зависимости от размера стола). Рекомендуется T-трек профиль AL-T19 (оптимальное соотношение цена/качество). Альтернативные варианты: AL-T30 (паз 19.2 мм), AL-T45 (два паза 19.2 мм и 8.6 мм), AL-T45L (с пазом для линейки).
⦁ Продольный профиль для перемещения: транспортиров (Транспортир "v.PRO", Транспортир с упором 60 см., Транспортир base, Транспортир base с упором и ограничителем) , прижимных устройств (Прижим пластиковый (гребенка), Прижим для фиксации заготовок под паз 8.6, Прижим 160 мм. под паз 8.6 и 19.2) , кареток и иных приспособлений, которые могут понадобиться в работе.. Для этих инструментов рекомендуется T-track профиль с двумя пазами 19.2 мм и 8.6 мм AL-T45. Важно: обеспечьте доступ к обоим торцам этого профиля.
Инструкция по установке T-track направляющей
1. Подготовка паза
-
С помощью пазовой фрезы выберите в столешнице паз. Его глубина должна превышать высоту профиля направляющей на 0,5 мм. Этот зазор необходим для клеевого слоя.
-
Заполните паз эпоксидным клеем, полимерным составом или «жидкими гвоздями» — это позволит в дальнейшем выровнять профиль вровень с поверхностью столешницы.
2. Временная фиксация профиля
-
Установите специальные монтажные пластины или шайбы на верхнюю часть профиля (крепится через его продольный паз). Они должны быть плотно прижаты к профилю и выступать за его боковые стороны.
-
Аккуратно уложите профиль в подготовленный паз. Он будет опираться на выступающие части пластин, «вися» на них и точно повторяя плоскость столешницы до момента затвердевания клея.
-
Для улучшения прилегания в зоне перехода, в местах контакта с пластинами положите на профиль груз.
3. Окончательная фиксация
-
После полного высыхания клеящего состава выполните дополнительную, жесткую фиксацию.
Через заранее подготовленные и зенкованные отверстия в профиле закрутите саморезы, надежно притягивая направляющую к столешнице. Зенковка позволит утопить головки саморезов, не мешая движению фурнитуры.
⦁ Параллельный упор и аксессуары:
⦁ Упор: Упор для фрезерного стола 101 мм, желательно по всей длине стола.
⦁ Крепления (не забудьте приобрести закладные сухари с резьбой М8 (под паз 8.6 мм или 19.2 мм) — 2 штуки).
⦁ Отверстие под фрезу: Необходимо сделать отверстие по центру упора (услуга доступна на al-track.ru).
⦁ Пылеудаление: Доступны два варианта: Комплект для пылеудаления параллельного упора AL-T101 (устанавливается сзади упора со смещением 8 см от центрального отверстия для сохранения жесткости). При выборе данного варианта пылеудаления рекомендуем приобрести торцевые заглушки для упора. Второй вариант – это торцевое пылеудаление. Диаметр выходного отверстия обоих вариантов — 50 мм.
⦁ Раздвижные вставки выставляются для компенсации зазора в упоре, в зависимости от диаметра фрезы. В нашем ассортименте доступны вставки длиной 600, 800 и 1000 мм (можно укоротить на 10 см без затрагивания крепежных отверстий). Если необходим другой размер, вставки легко изготовить самостоятельно из ДСП, ЛДСП или МДФ толщиной 16 мм. По данной ссылке можно более подробно ознакомиться с данным приспособлением.

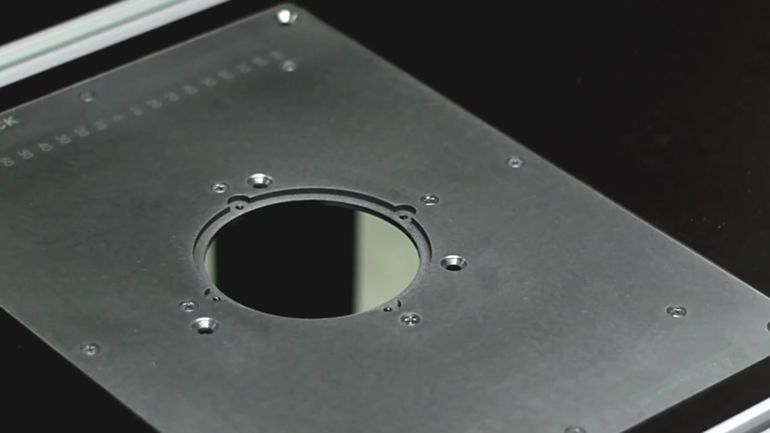

⦁ Пластина для фрезера и циркулярной пилы:
Это монтажные платформы, которые врезаются в столешницу фрезерного / распиловочного стола.
Основная задача пластины для фрезера — поднять и зафиксировать фрезер снизу стола, чтобы использовать его как стационарный станок с ровной рабочей поверхностью.
Зачем нужна именно пластина, а не просто отверстие в столе:
-
Регулировка высоты фрезы — через пластину можно тонко настраивать вылет фрезы с помощью штатного лифта фрезера, не переворачивая стол.
-
Замена фрезы — выкрутив крепления, пластина с фрезером частично поднимается или вынимается для удобной замены инструмента.
-
Прочность и жёсткость — пластина держит вес фрезера без прогиба, сохраняя точность.
Зачем нужны вставки (круги с отверстиями разного диаметра):
Это сменные кольца, которые ставятся в центральное отверстие пластины. Их основная цель — минимизировать зазор между фрезой и краем отверстия.
-
Поддержка заготовки — маленький зазор (минимум +4 мм к диаметру фрезы) не даёт тонкой заготовке провалиться в отверстие.
-
Точность и чистота обработки — заготовка скользит по гладкой поверхности пластины, а не нависает над большим отверстием, что повышает качество фрезерования.
-
Безопасность — уменьшает риск затягивания рук, перчаток или мелких обрезков под стол.
-
Защита от пыли и стружки — меньше мусора попадает внутрь корпуса фрезера.
Кратко: Пластина превращает ручной фрезер в точный и удобный стационарный станок, а вставки в ней обеспечивают безопасность, точность и поддержку заготовки у самой фрезы.
На нашем сайте представлен обширный каталог фрезерных и циркулярных пластин. Найдите пластину по модели вашего фрезера через поиск. Если нужной пластины нет, мы изготовим ее на заказ по вашему чертежу. Также доступны универсальные пластины без отверстий для самостоятельной доработки.
Ссылка на видео с самыми частыми вопросами по пластинам.

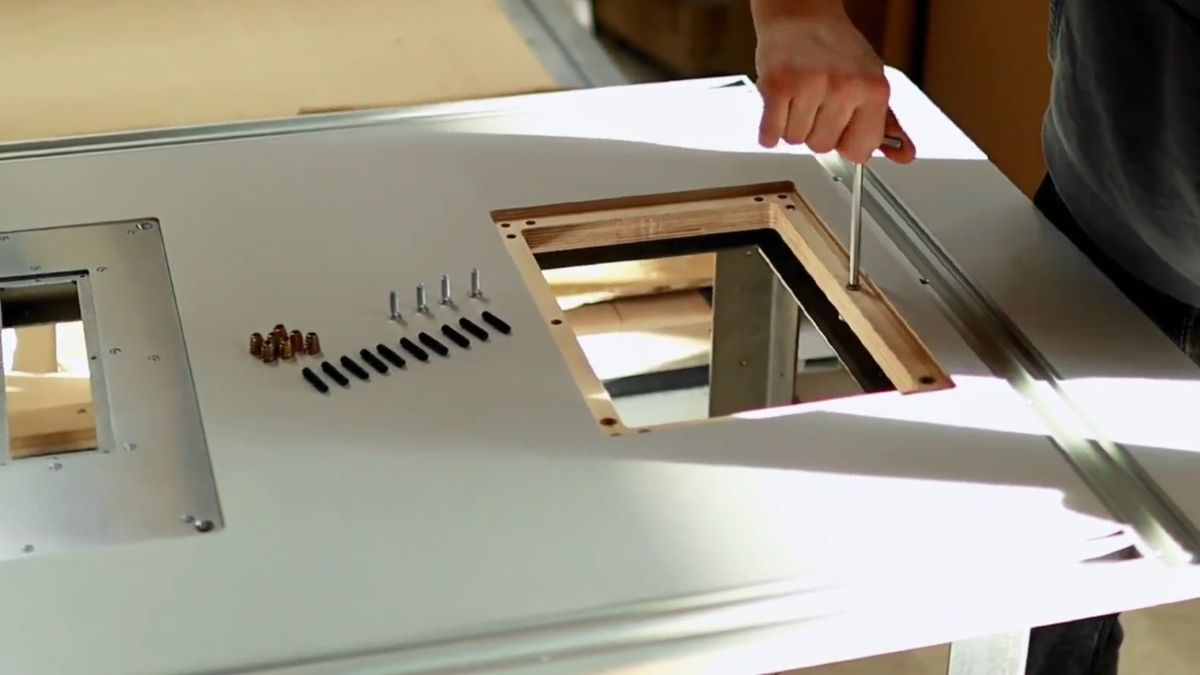

Врезка пластины:

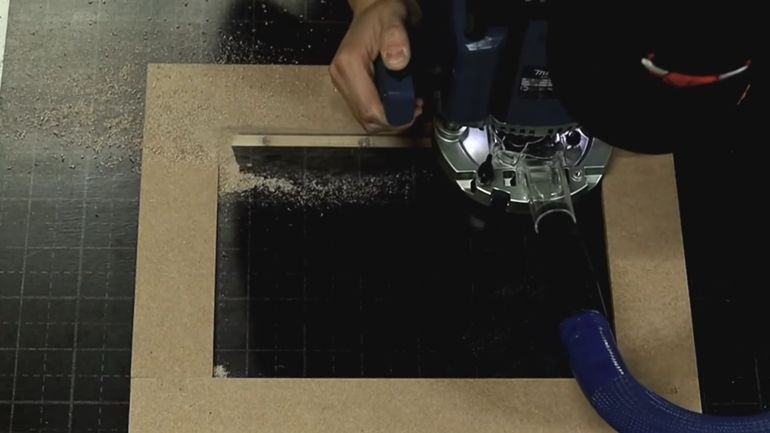

Используйте пазовую фрезу 12 мм (R6), глубина врезки — 8 мм (для регулировки в плоскость со столешницей метизами). Для пластины 250x350 мм предлагаем специальный шаблон для врезки с копировальной втулкой (16-32 мм). Выберите шаблон под диаметр вашей втулки в карточке товара.
Видео-инструкции по врезке и установке пластины
Врезка - https://rutube.ru/video/616ff6ca3e4ff13bbe4cc857b8aafeee/
Установка - https://rutube.ru/video/9ba64934bc70be5f7d7ff2866c778041/
Заключение
Это руководство содержит основную информацию и комплектующие для сборки фрезерно-циркулярного стола. Подробные характеристики товаров, фото и видео — на нашем сайте al-track.ru. Расположение пластин и T-треков определяется индивидуально, исходя из ваших задач. В нашей группе ВКонтакте клиенты делятся опытом и фотографиями своих столов — возможно, вы найдете там полезные идеи.
Спасибо за внимание!
С уважением, команда AL-TRACK.
