Как самостоятельно сделать замеры пластины для установки фрезера и циркулярки в стол
после текстовой инструкции вы можете ознакомиться с видео, в котором мы наглядно показываем процесс замера отверстий
Чтобы подготовить чертеж для изготовления пластины, вам нужно снять всего два ключевых размера. Для этого понадобится только штангенциркуль.
Инструмент и точность
Если у вас механический штангенциркуль и вы пока не уверены, как добиться точности 0.05 мм, — вот подробная инструкция по работе с ним:
🔗 Как пользоваться штангенциркулем (статья на Lifehacker).
Не переживайте за идеальную точность с первого раза: предложенный способ надежен и позволяет составить максимально верный чертеж. К тому же, мы будем переносить его в программу, которая сама укажет на возможные ошибки.
Шаг 1. Измеряем расстояние между крепежными винтами
- Вкрутите крепежные винты (именно на них будет держаться фрезер) не до конца— оставьте около 5 мм резьбы над отверстием.
- Возьмите штангенциркуль и внутренними губками измерьте расстояние между винтами. Держите инструмент под небольшим углом, чтобы губки не проваливались в межвитковое пространство.
- К полученному значению прибавьте ОДИН диаметр винта(справочно: М4 ≈ 3.9 мм, М5 ≈ 4.9 мм и т.д.).
Шаг 2. Измеряем расстояние от винтов до центра цанги
- Установите фрезу с таким вылетом, чтобы между хвостовиком фрезы и винтом можно было поместить обратные губки штангенциркуля.
- Измерьте расстояние.
- К результату прибавьте половину диаметра хвостовика + половину диаметра винта.
Как передать результаты
Вы можете прислать нам замеры в любом удобном виде:
— сфотографировать чертеж на листочке;
— отправить файлом для CAD программ.
не забудьте указать резьбу ваших винтов на чертеже
Важный бонус — скидка 25% за ваш чертеж!
После того как мы изготовим и вы получите пластину, просто установите на нее фрезер, сфотографируйте результат и пришлите нам. Мы вернем 25% от стоимости пластины. Это наша благодарность за ваше участие и точные замеры.
Перед составлением чертежа проконсультируйтесь с нашим менеджером о наличии чертежа под ваш фрезер в нашем каталоге т.к. на сайте представлены не все доступные модели фрезеров.

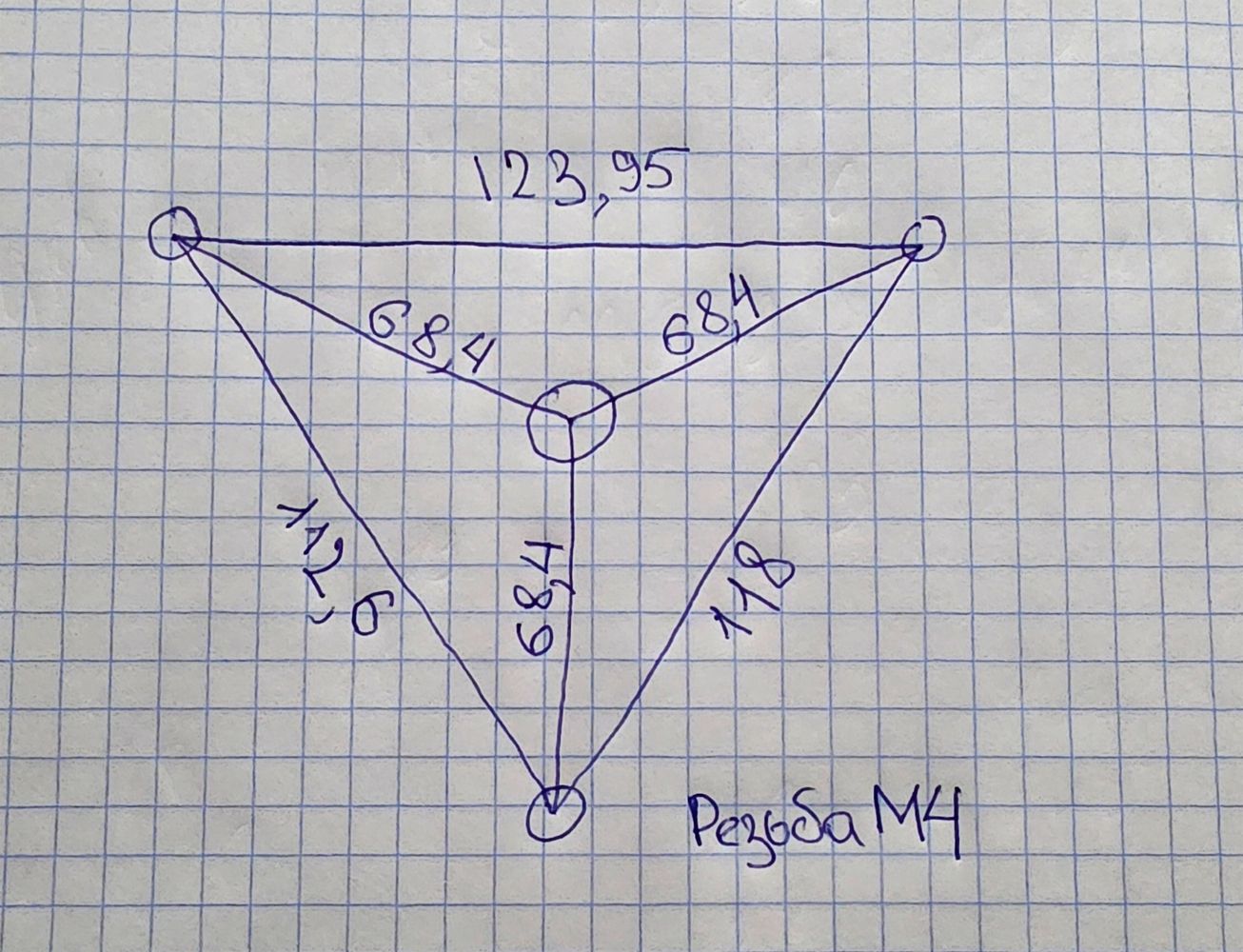

Пример чертежа:
