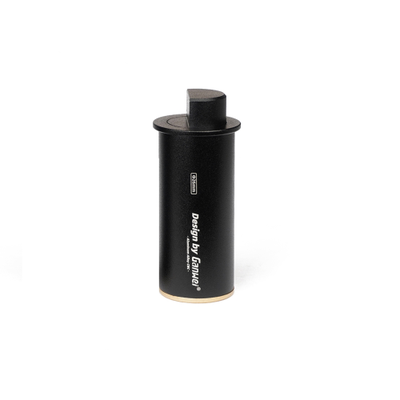

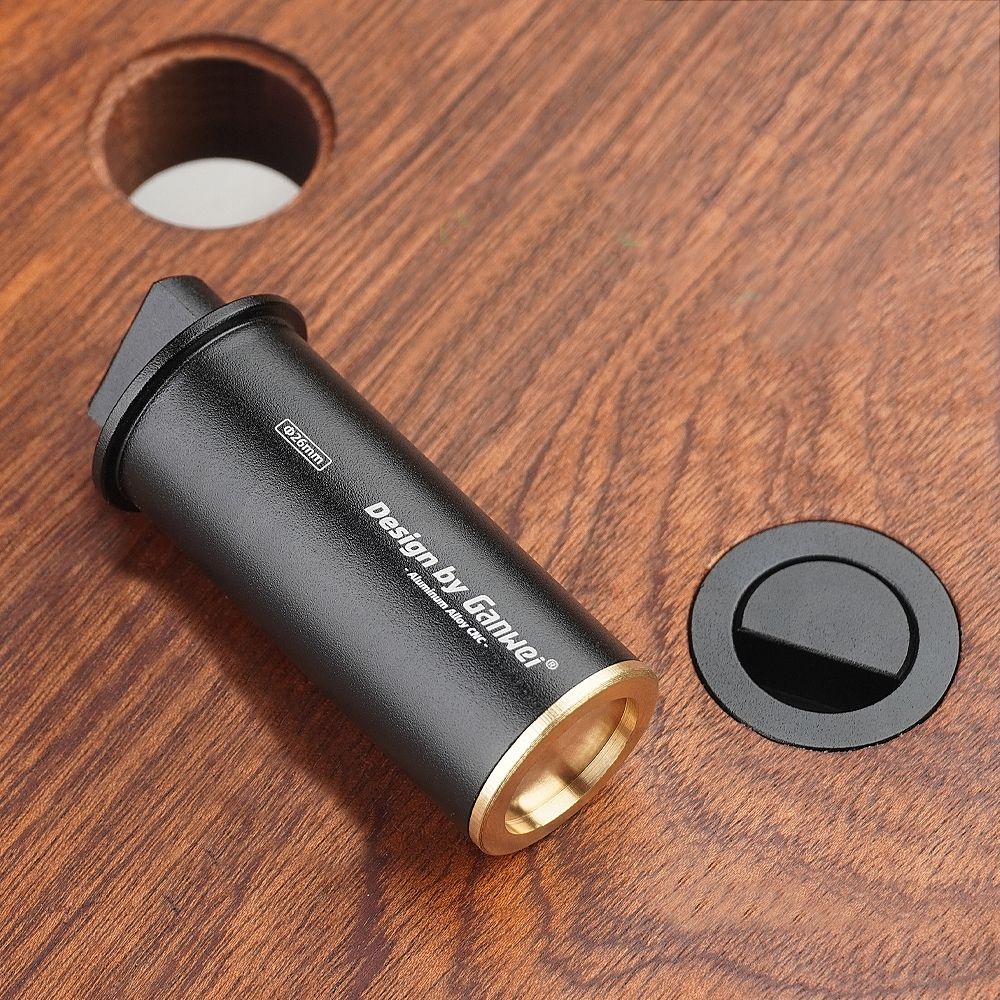

Упор скрытого типа для монтажного стола

Упор для монтажного стола/верстака.

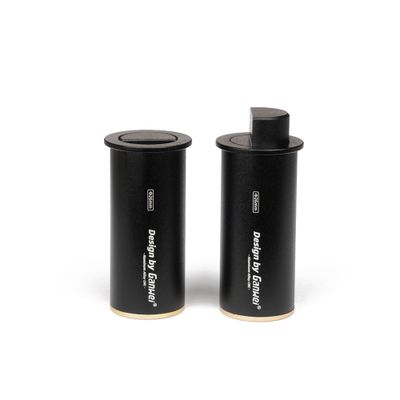

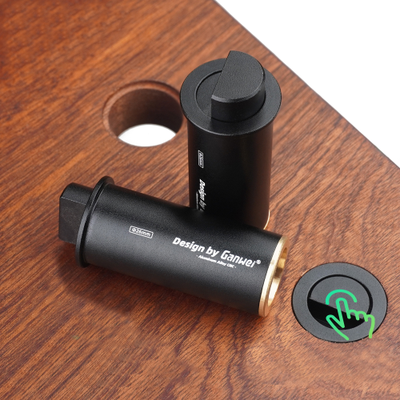

Путем нажатия до щелчка на выпирающую часть упора, она прячется внутрь для создания плоскости на столе.

Используется для создания углов 45 и 90 градусов, для упора заготовок при обработке.

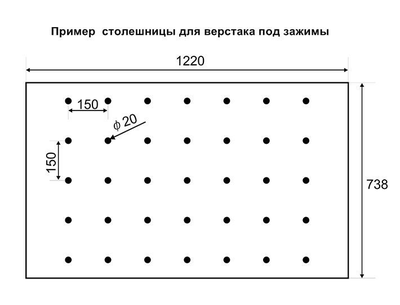

Чертеж с примером верстака на фотографии №6.

Диаметр тела упора - 26 мм.;

Высота выдвигающегося упора - 10 мм.;

Диметр выдвигающегося упора - 20 мм.;

Диаметр "юбки" - 30 мм.;

Высота "юбки" - 2 мм;

Высота тела (без учета выдвигающегося упора) - 61 мм.
