Кондуктор для сверления отверстий в плоскость и торец (комплектация №2)

Кондуктор для сверления отверстий в плоскость и торец (комплектация №2)
3740 руб.

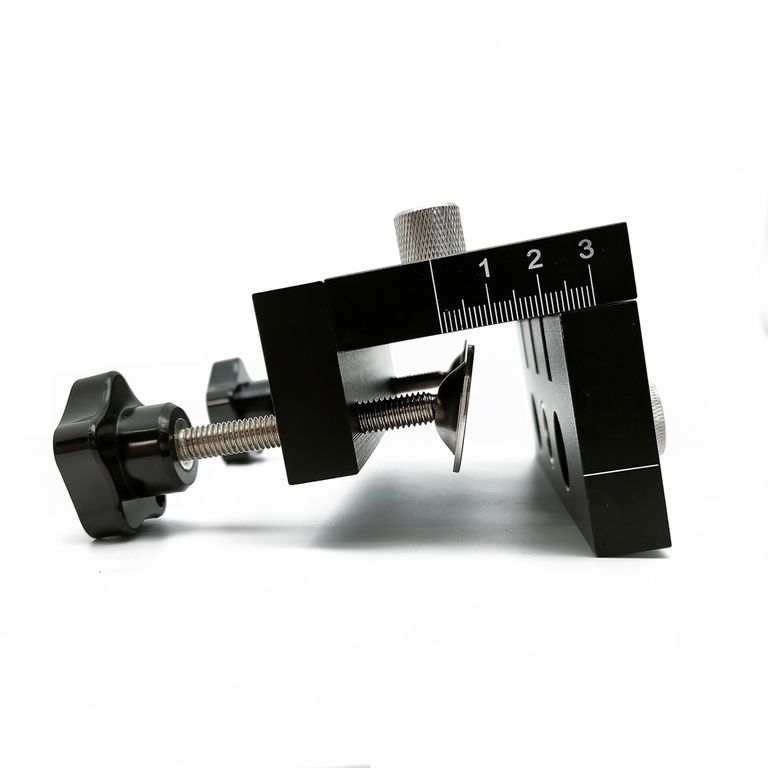

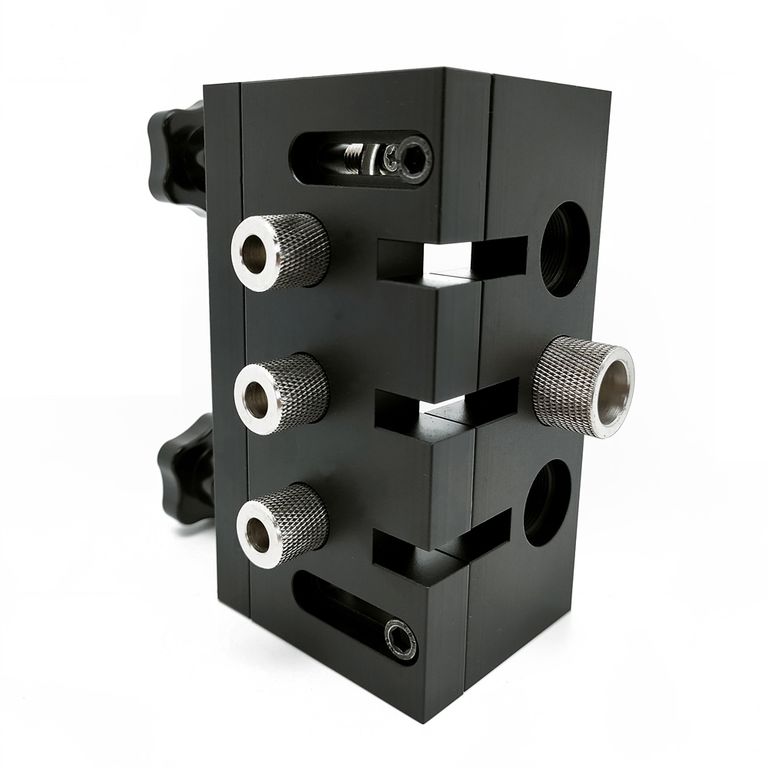

Кондуктор для сверления отверстий в плоскость и торец (комплектация №2).

Кондуктор выполнен из анодированного алюминия, толщиной 15 мм.

Имеет две рукоятки, для фиксации на заготовки без дополнительных зажимных устройств.

К данному кондуктору подходят втулки из нашего каталога. Вы сможете заменить выработанные втулки, либо докупить недостающие у нас.

Для засверловки в плоскость, используется дополнительная деталь кондуктора с отверстиями. По пазам, имеющимся в детали (8 мм.), идет центровка от засверленного материала в торец. Центровка возможна как с помощью шканта 8 мм., так и с помощью центровочных цилиндрических штифтов.


Шаг от края кондуктора до центра ближайшего отверстия - 37 мм.

Шаг между отверстиями - 32 мм.

Расстояние от начала, до центра отверстия под мебельный эксцентрик - 33,5 мм.

Максимальная центровка по упору в кондукторе - 23 мм. (т.е. подойдет для засверловки в центр торца детали толщиной до 46 мм.)

Максимальный зажим детали штатными рукоятками - 37 мм.
